一、產(chǎn)品定義

聚合物修補(bǔ)砂漿是以低收縮抗裂水泥為基材，添加高分子聚合物、減水、調(diào)凝、消泡等多種功能性外加劑和合理級(jí)配干砂經(jīng)過(guò)工廠預(yù)制混拌而成的干混砂漿，現(xiàn)場(chǎng)按比例添加水?dāng)嚢瓒?，?jīng)過(guò)輔助攤鋪可流動(dòng)找平的快硬形水泥基砂漿。

二、性能特點(diǎn)

1.尺寸變化率低?；炷粱嬉话泯g期較長(zhǎng)，尺寸變化率已經(jīng)非常低。修補(bǔ)砂漿具有適度的微膨脹和極低的干縮率，尺寸變化率極低，可使其牢固的和原有混凝土基礎(chǔ)結(jié)合在一起。也是很多水泥基修補(bǔ)砂漿難以做到的。

2.修補(bǔ)砂漿與受損混凝土粘接緊密是修薄層修補(bǔ)方法成功的前提條件，只有修補(bǔ)材料和受損混凝土的牢固結(jié)合，才能達(dá)到完美的混凝土修補(bǔ)效果。也才能使新老混凝土形成一個(gè)共同承載結(jié)構(gòu)體系，這就要求修補(bǔ)材料具備較高的抗戰(zhàn)粘接強(qiáng)度，本材料實(shí)測(cè)抗拉粘接強(qiáng)度2.5MPa水泥基材料拉扒強(qiáng)度可查詢到的行業(yè)標(biāo)準(zhǔn)為最高為1.0MPa和行標(biāo)相比，抗拉粘接強(qiáng)度提高一倍。

3.本產(chǎn)品具有極高的早期強(qiáng)度，并且后期強(qiáng)度持續(xù)增長(zhǎng)。四小時(shí)抗壓強(qiáng)度實(shí)測(cè)20MPa以上四小時(shí)后即恢復(fù)交通28天，抗壓強(qiáng)度可達(dá)40 MPa以上。

4.科學(xué)的砂漿組成產(chǎn)生微膨脹補(bǔ)償收縮，參加了塑性膨脹組分，具有塑性膨脹功能的水料比有機(jī)纖維和高分子聚合物的加入，有效地保證了修補(bǔ)材料的抗裂性能，同時(shí)提高了修補(bǔ)材料的柔韌性。

三、產(chǎn)品用途

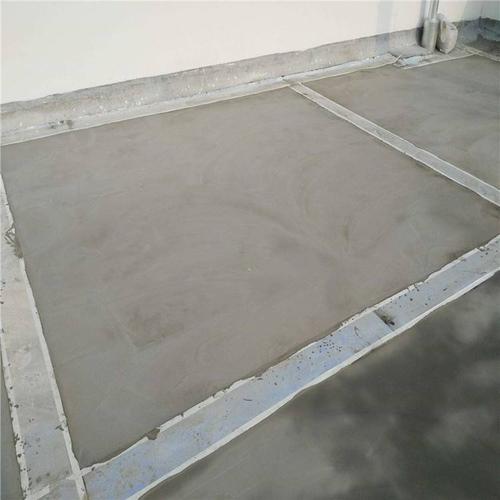

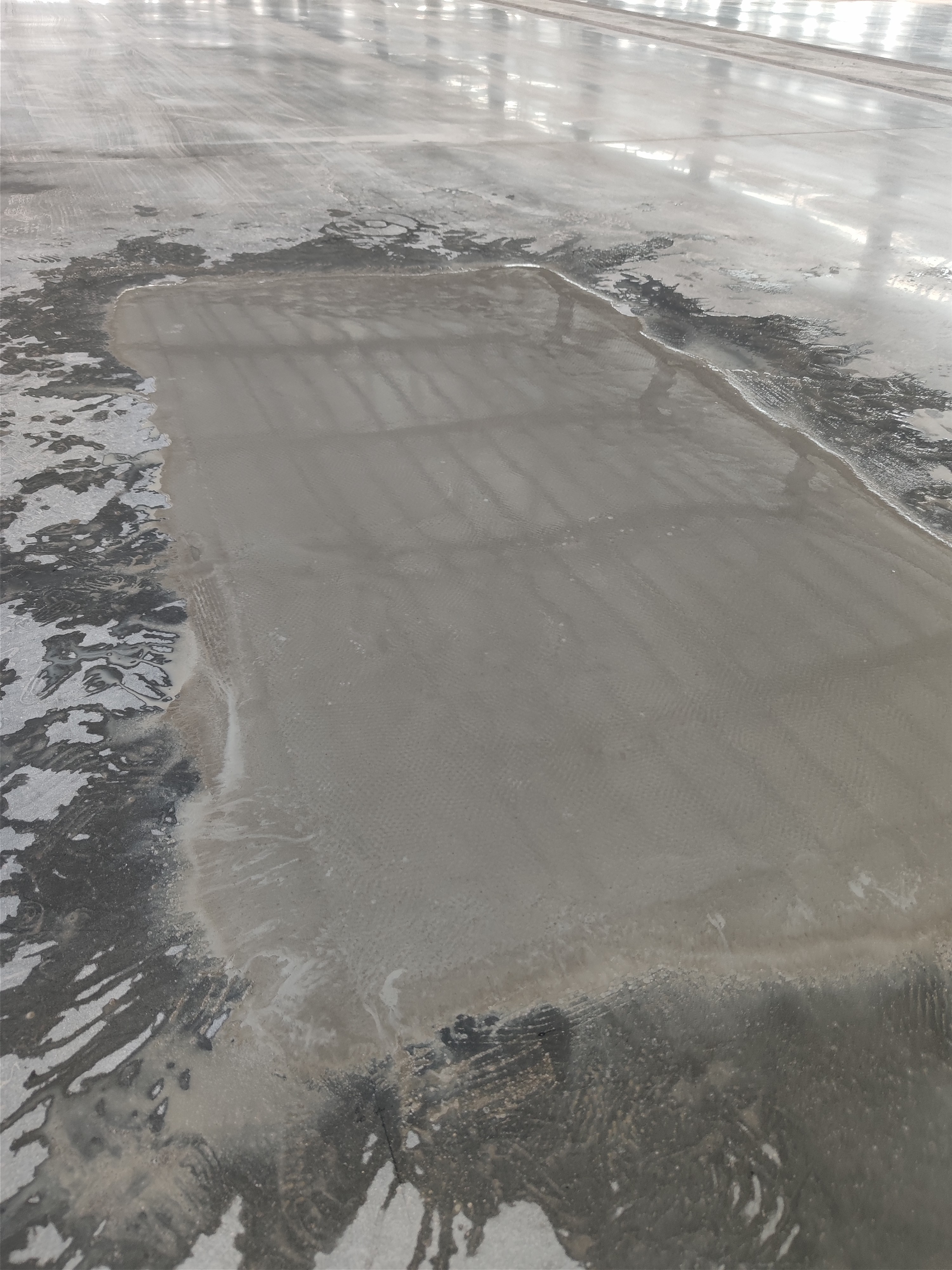

1.產(chǎn)品用途一混凝土表面氣泡起砂蜂窩麻面孔洞的局部修補(bǔ)以及面層受到嚴(yán)重?fù)p壞的全面修補(bǔ)。

2.混凝土裂縫的修補(bǔ)。

3.混凝土裂縫修補(bǔ)填縫。

4.混凝土結(jié)構(gòu)的補(bǔ)強(qiáng)加固。

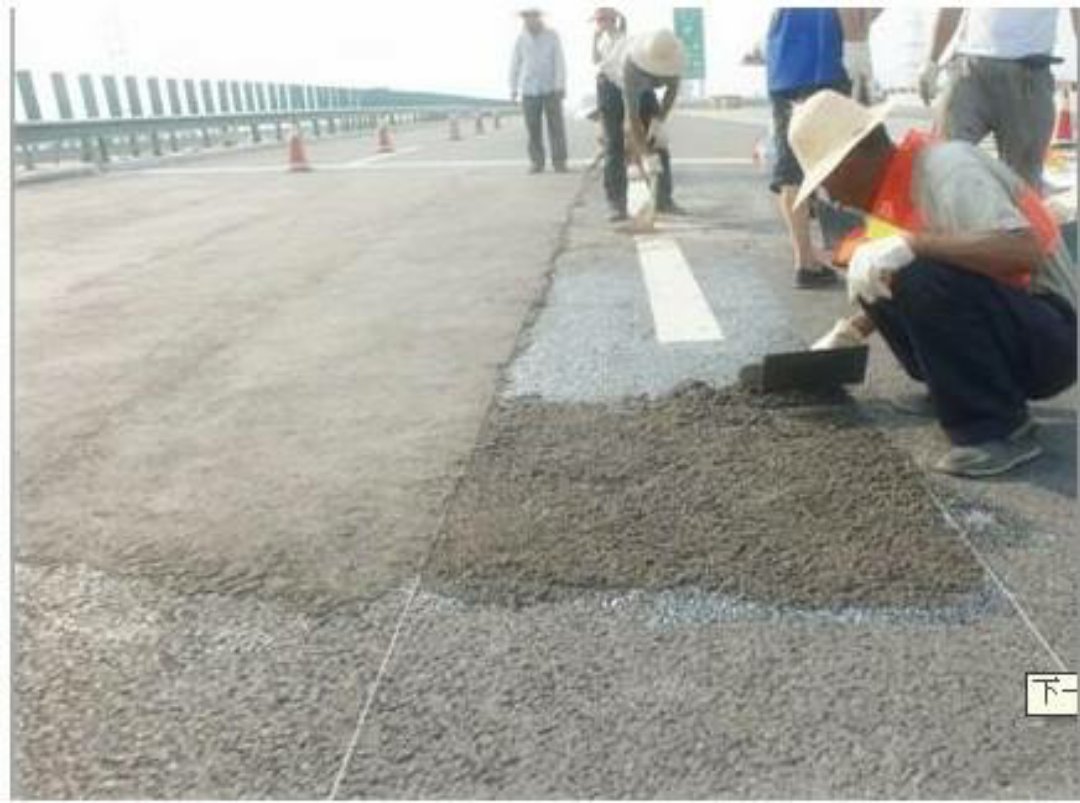

5.搶修搶建混凝土工程。

6.設(shè)備安裝中，螺栓孔澆筑和設(shè)備底座的二次澆筑

四、使用方法

1.擬修補(bǔ)混凝土基面的處理。

A.擬修補(bǔ)混凝土基面的松動(dòng)物油污涂料及其他雜物必須清除干凈。

B.起砂或凍融的修補(bǔ)混凝土基面應(yīng)將其基面損壞部分全部剔除。直到露出堅(jiān)實(shí)基面。

C.混凝土基面凸起部位磨平。

D.混凝土基層裂縫處理。

沿裂縫開(kāi)出深度30MM上口寬50MM。V型槽向槽內(nèi)預(yù)先填筑修補(bǔ)砂漿，并在頂面鋪設(shè)加強(qiáng)網(wǎng)，待其硬化后開(kāi)始下步作業(yè)。

2.擬修補(bǔ)混凝土基面抗壓強(qiáng)度不小于20MPA。在新澆筑混凝土基面上修補(bǔ)時(shí)新澆筑混凝土的齡期，采用硅酸鹽水泥的需在28天以上，采用硫鋁酸鹽水泥的需在14天以上。

3.擬修補(bǔ)混凝土基面清理干凈后用水養(yǎng)護(hù)四小時(shí)混凝土，讓基面充分吸水，彈鋪攤修補(bǔ)砂漿時(shí)不得有明水。

4.本材料應(yīng)嚴(yán)格按檢驗(yàn)報(bào)告規(guī)定的水料比加水，否則將會(huì)造成修補(bǔ)砂漿的操作性能不一致顏色不一致強(qiáng)度波動(dòng)，用機(jī)械攪拌，不得用人工攪拌。

5.本材料薄層修補(bǔ)時(shí)采用分層抹壓方法修補(bǔ)，曾厚度較大時(shí)，根據(jù)不同厚度加入不同粒徑的集料，加入集料的粒徑為修補(bǔ)厚度的1/5，為最佳比例，為修補(bǔ)材料的10到50%。根據(jù)加入集料的情況，適度調(diào)整水料比。

6.本材料加水?dāng)嚢韬蟮?/span>適宜工作時(shí)間常溫下約為20分鐘左右，應(yīng)在20分鐘內(nèi)將攪拌好的材料用完，該時(shí)間未用完，材料又將初凝時(shí)，不得二次加水?dāng)嚢柙儆?/span>。

7.修補(bǔ)材料分層抹壓，最后一層應(yīng)一次抹平，有拉毛要求時(shí)，抹平后拉毛。

8.養(yǎng)護(hù)。

修補(bǔ)層很薄，混凝土比表面積很大。修補(bǔ)材料中的水分容易散失，在惡劣環(huán)境條件下如陽(yáng)光暴曬、大風(fēng)等天氣情況下，需在磨平后進(jìn)行覆蓋養(yǎng)護(hù)，硬化后澆水或覆蓋塑料薄膜會(huì)使本材料的水化反應(yīng)更充分，強(qiáng)度更高。

五、技術(shù)指標(biāo)
